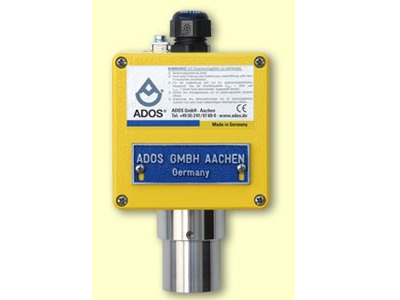

气体监测探头 - ADOS GTR 196

气体变送器 ADOS GTR 196 / 592 TOX / LCTR 903适合于在一般区域和有爆炸危险的地方进行连续气体的测量。
可通过使用5种不同型号的传感器测量有害、易燃、惰性气体和蒸汽。

变送器产生与所测量的气体浓度成比例电流信号,传输到安装在安全地方的报警控制器,远离危险区域。
气体变送器防爆测试由国际知名公司 KEMA 完成。
认证号:KEMA 03 ATEX 2403 X
欧洲防爆等级:II 2 G, EEx dme [ia] IIC T6
  • 技术参数
  • 产品特点
  • 应用领域
  • 资料下载

气体

分子式

量程范围

订货号

可燃气体甲烷或液化气

CH4 ,LPG

0-100%LEL

A-LCTR-903-TGS;

A-GTR-196-TGS;

可燃气体(含甲烷等碳氢类可燃气体,如甲苯、苯、丙酮、天打水等

CH4, CnHm

0-100%LEL

A-LCTR-903-VQ;

A-GTR-196-VQ;

A-GTR-196-VQ-EX

氢气,氦气,二氧化碳

He ,H2 ,CO2

0-100%Vol

A-GTR-196-GOW;

A-GTR-196-GOW-EX

甲烷,二氧化碳

CH4 ,CO2

0-100%Vol CH4 ,

0-100%LEL CH4 ,C3H8

0-1,2,3,4,5%CO2

A-GTR-196-IR;

A-GTR-196-IR-EX

一氧化碳

二氧化氮

一氧化氮

氨气

氯气

二氧化硫

硫化氢

氧气

臭氧

CO

NO2

NO

NH3

Cl2

SO2

H2S

O2

O3

0-300 ppm

0-30 ppm

0-50 ppm

0-250 ppm

0-50 ppm

0-20 ppm

0-250 ppm

0-25%

0-5 ppm

A-GTR-196-TOX -CO;

A-GTR-196-TOX -NO2;

A-GTR-196-TOX -NO;

A-GTR-196-TOX -NH3;

A-GTR-196-TOX -CL2;

A-GTR-196-TOX -SO2;

A-GTR-196-TOX -H2S;

A-GTR-196-TOX -O2;

A-GTR-196-TOX -O3;

A-GTR-196-TOX-EX

其他气体以及四线数据总线制LON变送器请联系我们。






























技术参数

类型

TGS

VQ

GOW

IR

TOX

测量原理

半导体

催化燃烧

热导式

红外线

电化学

应用

可燃气体

CO2, H2, He, Ar

CH4 (Vol %; LEL)
丙烷 (LEL)
CO2 (Vol %)

O2,CO,Cl2,NH3,NO,NO2,

SO2,H2S,O3,H2 (或其他有毒气体)

测量范围

ppm 范围到 100 % LEL

  0 - 5 Vol% 0 - 100 Vol%

0–100 % LEL CH4, C3H8
0–100 Vol % CH4
0–1, 2, 3, 4, 5 Vol % CO2

ppm 范围
100 Vol%

满量程误差

± 5%

± 3%

± 2%

± 3%

温度范围

-20...+ 45°C, 带传感器温度补偿

温度影响

5 %

2 %

8 %

2 %

交叉敏感度:

< 2% 带内置过滤器

时间反应(t90)

 20s

 40s

< 30 sec

< 60s

压力影响

1%

线性

< 满量程2%

重复精度

< 满量程2% (每年)

安装位置

墙挂式、管道式或其他

传感器寿命

永久

5-15

1-5

供电电压

15V - 30V

接口

2线制技术, 4-20 mA (592 TOX),

3线制技术, 4-20 mA 或总线制LON技术, 电隔离, 数据传输78 kbps

防爆等级(可选)

II 2 G EEx dme [ia] IIC T6
KEMA 03ATEX2403X

防护等级

IP54

尺寸WxHxD

100x180 x 80mm 直径80/80mm (592 TOX)

重量

1.1 kg 600g (592 TOX)

半导体(TGS)传感器

TGS传感器包含一个半导体传感器,由 Sn02-烧结的 N-机体上构造而成. 当可燃的或还原气体被传感器表面吸收时,其传导性的改变决定被测气体的浓度。


催化燃烧 (VQ) 传感器

VQ 传感器的中心部分运作是根据热反应(催化燃烧)的原理。但可燃气体或还原气体或蒸汽与测量元件有关联时,它们受到催化燃烧的影响,这样使得温度升高,测量元件的阻抗变化,该元件用来作为对被测气体的成份的测量。惰性元素是用来补偿测试气体的温度和传导率。


热导 (GOW) 传感器

GOW传感器使用导热性原理的功能。用两个铼钨电阻器作测量元件,对比的元件受正常环境空气影响而测量元件受测气体的影响。测量元件上任何气体浓度的变化,导致传导率的变化而使得温度发生改变。
电阻的改变反应气体浓度的变化。


电化学 (TOX) 传感器

TOX传感器是一个电化学元件的测量系统,通过扩散进行测量采样气体。测量氧气时,氧含量在电解中减少,产生一个小电流(电化学过程)。在持续的空气压力,该电流直接与采样气体的浓度成比例关系。


红外 (IR) 传感器

被测气体经过有空外光源和红外检测器的测量气腔。遇到气体分子时红外光强度会减少。可根据所减少的光强计算出气体的浓度。因为仅被测气体所相关的波段被吸收而其他波段不被吸收。尘埃,老化等的干扰几乎全部已经补偿。

每个传感器输出信号与中央控制器通过多芯电缆进行连接和传输。所有传感器均为插入式且更换容易。



石油、石化
油库和液化气站
化学工业
涂料和油漆生产厂
塑料生产厂
污水处理厂
燃气锅炉系统
实验室
氧气浓度测量
冷藏室(氨水监测)
精炼厂
喷涂间
汽车工业
其他更多
