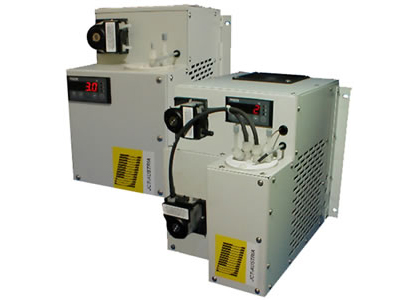

气体冷凝干燥器 - JCT-1
- 技术参数
- 产品特点
- 应用领域
- 资料下载
为达到稳定入口样气不断变化的的露点，系统设计了一个改良的比例温度控制器和一个高性能热交换器。冷却系统重要特征是有一个连续运行的、无氟利昂、用环保型材料R134a作冷却剂的压缩机，热交换器装在一个铝质的圆柱筒里，吸收高负荷、最大限度利用热交换率和保证操作时无泄露。内置冷凝泵不断排放冷凝物。
|
技术数据 |
|
|
Compact, Mounting Rear Panel |
Midi, Mounting Rear Panel |
|
|
|
技术规格 |
|||||||||
|
|
|
COMPACT |
MIDI |
MIDI |
|||||
|
气路 |
|
1 |
1 |
2 |
|||||
|
热交换器 |
|
1 x MONO |
1 x MONO |
1 x DUAL |
|||||
|
与样气接触材质 |
|
PVDF |
GLASS |
SS316 |
PVDF |
GLASS |
SS316 |
PVDF |
SS316 |
|
气体流量 1) |
L/h |
125 |
150 |
250 |
180 |
200 |
350 |
2x90 |
2x160 |
|
气体入口露点 (最大) |
°C |
70 |
65 |
80 |
70 |
65 |
80 |
70 |
80 |
|
气体入口温度 (最大) |
°C |
140 |
160 |
180 |
140 |
160 |
180 |
140 |
180 |
|
气体出口温度 |
°C |
3°C |
3°C |
||||||
|
带蠕动泵气体压力 |
bar |
0.5 ... 1.5 |
|||||||
|
不带蠕动泵气体压力 |
bar |
2.5 |
2 |
160 |
2.5 |
2 |
160 |
2.5 |
160 |
|
气体接口 |
mm |
气体入口和气体出口管径 4/6 mm |
|||||||
|
每个气路死区 |
ml |
67 |
98 |
67 |
67 |
98 |
67 |
2x55 |
|
|
冷却功率 |
W |
160 Watt Ta 25°C |
215 Watt Ta 25°C |
||||||
|
防护等级 / 电气标准 |
|
IP 20 acc. EN 60529 / EN 61010 |
|||||||
|
尺寸 |
mm |
185x300x355 (WxHxD) |
230x300x355 (WxHxD) |
||||||
|
温度监视 |
|
数显和绝缘报警接点 |
|||||||
|
供电 |
|
230V 50/60 Hz or 115V 50/60 Hz |
|||||||
|
功耗 |
W |
190W |
|||||||
|
重量 |
kg |
17 |
18.5 |
19 |
|||||
紧凑型冷凝器特点是有一个单气路，中型冷凝器特点是有一个单气路或双气路。由三种不同材质如PVDF、不锈钢或玻璃制成的热交换器。数字温度显示和绝缘接点保证在无人值守时无故障操作。
l 稳定而可靠的技术
l 内置是冷凝排放泵
l 露点稳定在 +3°C
l 数字式温度显示
l 高性能热交换器
l 比例温度控制
l 结构紧凑结实
l 环保 (不含氟利昂）
